自動電力並聯系統

  • 台電和發電機並聯系統(11.4KV)
  • 發電機自動並聯及負載分配系統

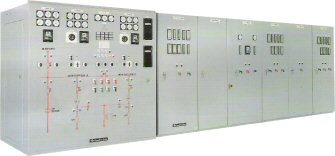

台電/發電機 並聯系統



控制特點
  • 11.4KV台電/發電機(2台)並聯系統
  • 自動同步並聯
  • 自動負載分配控制
  • 自動減負控制
  • 台電及發電機供電電力設定
  • 溢流控制
  • 高負荷解聯控制
  • 發電機無效功率控制
  • 自動接地轉換控制
  • 遙控起動及停機控制
  • 電力逆流保護
  • 雙向並聯(台電復電,不必停電)
  • 內建監測警報裝置
  • 操作說明書


發電機/發電機 並聯系統



控制特點
  • 3G, 4W, 380V, 310KW x 4-發電機並聯系統
  • 自動同步並聯
  • 自動比例或溢流控制
  • 自動負載轉移及解聯
  • 非重要負載優先跳脫控制
  • 自動待機設定&控制
  • 發電機自動起動及停止控制
  • 母線異常自動換機控制
  • 內建監測警報裝置
  • 操作說明書


並聯主要功能

台電/發電機
並聯供電功能
  • 發電機自動起動停機控制
  • 自動並聯
  • 自動負載分配
  • 台電及發電機供電電力設定
  • 備份控制
  • 發電機無效功率控制
  • 自動接地轉換控制
  • 遙控起動及停機控制
  • 電力逆流保護
  • 雙向並聯
  • 警告顯示裝置
  • 指定解聯控制
  • 超載脫離控制
  • 發電機無效功率自動控制


發電機/發電機
並聯系統
  • 自動並聯
  • 自動負載分配控制
  • 自動負載轉移及解聯
  • 負載優先選擇器開關(選購擇配備)
  • 發電機序列設定選擇器開關(選購配備)
  • 發電機自動起動停機控制
  • 系統異常自動換機控制
  • 更換燃油自動信號(選擇配備)
  • 警告顯示裝置


操作面板構成及功能

發電機
面板功能
  • 發電機起動、停機
  • 發電機故障警告及指示燈
  • 發電機功能及狀態顯示
  • 數值顯示刻度表
  • 空氣斷路器控制

同步面板功能
  • 同步步聯
  • 負載分配
  • 同步狀態顯示(含同步儀及指示燈)
  • 匯流排及數值顯示器
  • 並聯功能的選擇(手動、半自動及自動)
  • 並聯、解除並聯控制
  • 快速電壓調節和校正



技術規格

步聯系統規格
  • 電壓差:±5%
  • 頻率差:±0.2HZ
  • 相角:±5degrees
  • 低頻保護58HZ(匯流排)2S Trip Load
  • 高頻保護(引擎超速)115%;額定轉速從1800RPM 6OHZ達到2070 RPM69HZ
尺寸
發電機容量 高(H) 寬(M) 深(D)
  mm mm mm
< 500A 另訂

500A-1250A

1800 800 1200
1600A-2500A 1800 800 2000
2700A-4500A 1800 800 2500

控制板儀錶

KA 交流電錶
AS 電流錶選擇開關
B 蜂音器
KW 仟瓦錶
HZ 頻率錶
TEST 指示燈測試
V 交流電壓錶
VS 電壓選擇開關
ECS 引擎電源開關
BCS 斷路器ON/OFF開關
SYM 同步錶
SYS 同步選擇開關
ESS 引擎設定開關
FSS 功能選擇開關(自動/手動/測試)
VA 電壓調整
SA 速度調整
PF 功因錶
ES 緊急停止開關

指示燈

a 直流電源燈
b 斷路器ON
c 允許關閉斷電器燈
d 引擎故障燈
e 開關異常跳脫燈
f 過電流
g 發電機運轉指示燈
h 反向功率燈
i 接地故障燈
j 保險絲故障燈


Features


使用的廠牌

步聯器
  • BARBER COLMAN (美國)
  • WOODWARD (美國)
  • DAICHI (第一)(日本)
  • TERASAKI (寺崎)(日本)
  • SELCO (丹麥)
  • 或客戶指定

空氣斷路器
  • MERLIN GERIN
  • TERASAKI
  • MITSUBISHI
  • 或客戶指定

如何選擇並聯系統

1 須並聯發電機總台數______台
2 並聯發電機所使用電壓______V
3 並聯發電機總容量______KW,________A
4 負載端總容量________KW,________A
5 是否與台電並聯運轉? □是  □否
6 並聯方式 □相繼啟動、序列並聯 □分批啟動、隨機並聯
7 發電機接線方式 □Y接 □X接
8 貴單位使用何種廠牌發電機______________
9 與台電並聯時,需負擔_____KW負載
10 如發電機或引擎的容量或大小不一,請分別註明每一部機組的容量__ KW數
